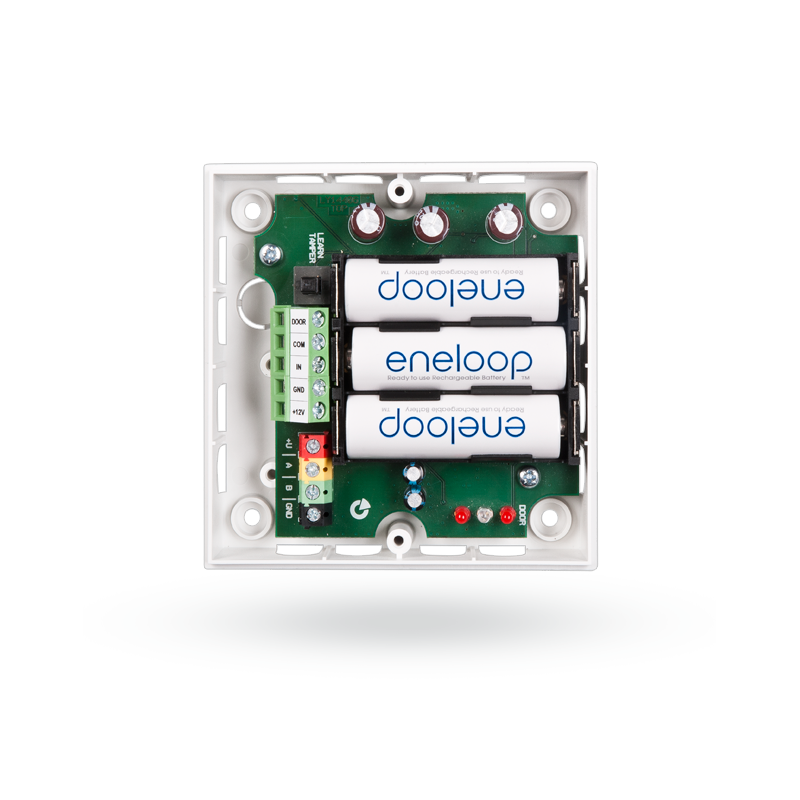

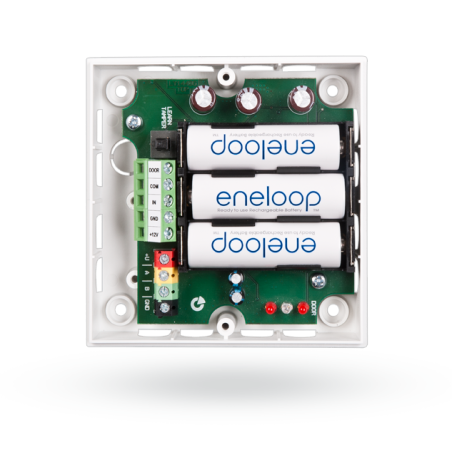

Zbernicový modul pre obsluhu elektrického zámku

Modul JA-120N slúži na napájanie a ovládanie elektromagnetických zámkov a vstupných systémov zo zbernice systému. Má integrované akumulátory, ktoré zabezpečia počiatočný prúdový impulz potrebný pre otvorenie el. zámku.

JA-120N možno výhodne použiť všade tam, kde je zložité inštalovať externý zdroj napájania pre ovládanie el. zámkov. Modul reaguje na PG výstup ústredne alebo môže byť aktivovaný tlačidlom zapojeným do vstupu IN (to možno voliteľné blokovať zapnutím ochrany v sekcii). Modul je adresovateľný a obsadzuje v systéme jednu pozíciu.

Napájanie
zo zbernice ústredne 12 V (9 – 15 V)
Zálohovací akumulátor
3× 1,2V NiMh Eneloop AA HR-3UTGA 1900 mAh
Kľudová spotreba modulu
10 mA / 60 mA (bez dobíjania / pri dobíjaní aku)
Zaťaženie výstupu DOOR
pulzné (1 s) 600 mA, trvalé 300 mA
Oporúčané zámky
výrobca Bera s. r. o. – typ Befo 11211 alebo Befo 31211 (nutné s ext. napájaním)
Rozmery
90 × 90 × 35 mm
Prostredie podľa STN EN 50131-1
II., vnútorné všeobecné
Rozsah pracovných teplôt
0 °C až +40 °C (pre NiMh Eneloop)
–10 °C až + 40 °C (pre NiCd)
Úroveň zabezpečenia
stupeň 2 podľa STN EN 50131-1, STN EN 50131-3,
Ďalej spĺňa
STN EN 50130-4, STN EN 55022, EN 60950-1
