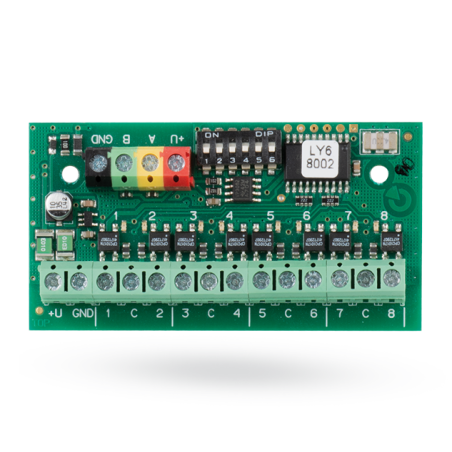

Zbernicový signálový modul PG - 8 výstupov

Výrobok je komponentom systému JABLOTRON 100+. Poskytuje celkom osem galvanicky oddelených výstupov. Môže slúžiť napríklad na ovládanie optických indikačných prvkov, rádiových komunikátorov alebo silových relé.

Je konštruovaný pre montáž do viacúčelových krabíc JA-19xPL alebo na DIN lištu. Výstupy sú izolované od zbernice. Nastavovanie sa vykonáva pomocou DIP prepínača.
Nie je adresovateľný (neobsahuje v zabezpečovacom systéme žiadnu pozíciu).

Napájanie
zo zbernice ústredne 12V (9 … 15 V)
Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté)
5 mA/10m A
Prúdová spotreba pre voľbu kábla
10 mA
Maximálny prúd z výstupu +U (elektronická poistka)
<100 mA (pre výpočty prúdu je potrebné pripočítať všetky pripojené zariadenia)
Rozmery
77 x 40 x 15 mm
Klasifikácia
stupeň 2 podľa STN EN 50131-1,
len pri umiestnení modulu
do krabice JA-194PL alebo JA-195PL
s použitím modulu JA-111H TRB
Prostredie podľa
STN EN 50131-1 II. vnútorné všeobecné
Rozsah pracovných teplôt
-10 °C až +40 °C
Ďalej spĺňa
STN EN 50130-4, STN EN 55022, STN EN 60950-1
