Ako vybrať kamerový systém pre rodinný dom

Čo majú kamery pri dome skutočne zachytiť? Praktický sprievodca výberom záberov, nočným obrazom, záznamom a bezpečným vzdialeným prístupom.

Ilustrácia širšieho a užšieho záberu. Použiteľný detail závisí aj od objektívu, vzdialenosti, svetla a pohybu.

Pri výbere kamerového systému začnite otázkou: čo potrebujem zo záznamu zistiť, keď sa niečo stane? Prehľad o pohybe na dvore a použiteľný záber tváre pri bránke sú dve odlišné úlohy. Samotný počet megapixelov ani počet kamier preto nestačí. Dobrý návrh spojí účel jednotlivých záberov, podmienky pri dome a spôsob, akým budete so záznamom pracovať.

1. Každému záberu určite konkrétnu úlohu

Najprv si načrtnite dom a prístupy na pozemok. Ku každému dôležitému miestu napíšte, akú informáciu chcete získať: príchod osoby, detail pri vstupe alebo priebeh udalosti. Rozlíšenie detailu závisí aj od toho, akú veľkú časť obrazu objekt zaberá. Jedna široká kamera nemusí splniť všetky úlohy naraz.

2. Megapixely posudzujte spolu s objektívom a umiestnením

Široký uhol pokryje väčšiu plochu, ale vzdialená osoba v ňom zaberá menšiu časť obrazu. Užší záber môže na dôležitom mieste priniesť viac detailov. Preto pri porovnávaní kamier sledujte aj zorné pole a vzdialenosť k sledovanému bodu. Vyššie rozlíšenie samo osebe nevyrieši nevhodný smer alebo príliš široký záber.

Pri návrhu si vyžiadajte ukážku plánovaného záberu. Pri vstupe posudzujte najmä pohľad na prichádzajúcu osobu; pri dvore zase súvislé pokrytie priestoru. Ak chcete čítať evidenčné čísla vozidiel, zadajte to ako samostatnú požiadavku. Z bežného prehľadového záberu to automaticky nevyplýva.

Ukážka výrobcu EZVIZ: porovnanie 2 Mpx a 4 Mpx. Nejde o nezávislý meraný test.

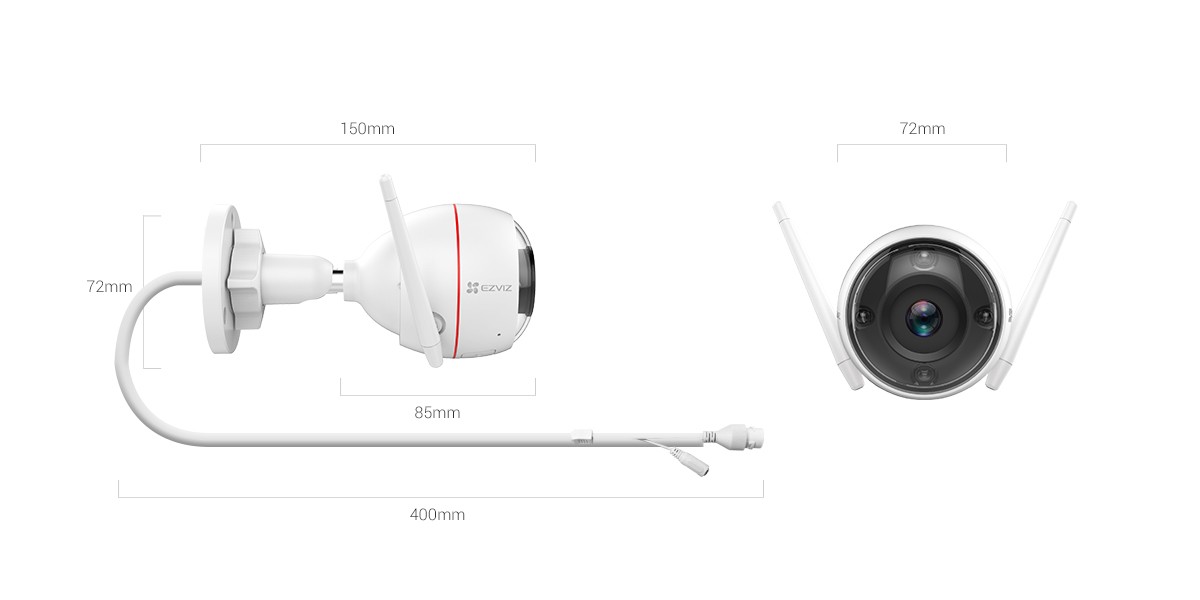

EZVIZ C3W Pro (4MP), CS-C3W-A0-3H4WFRL.

Kabeláž: IP a analóg môžete rozpoznať aj podľa konektorov

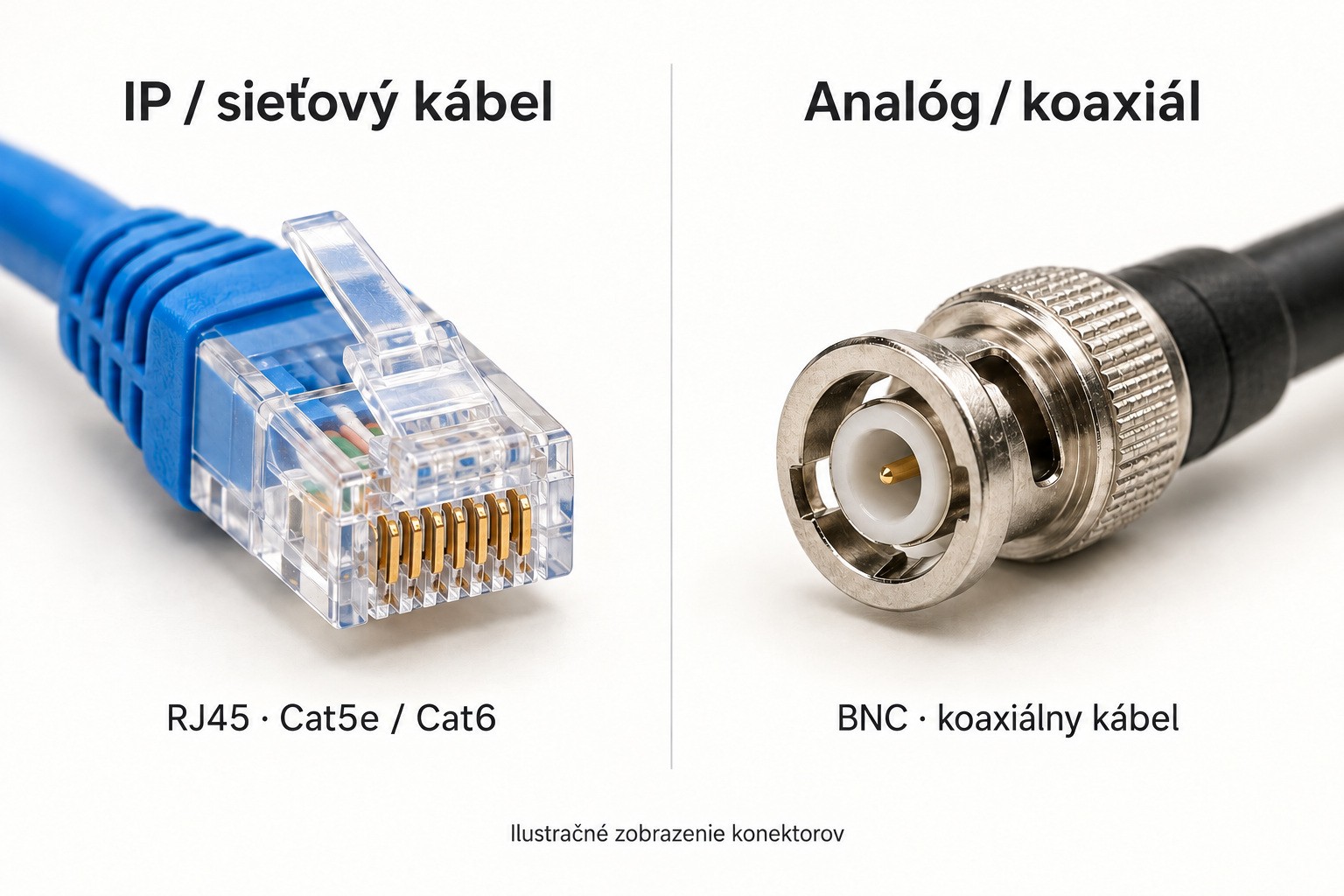

Ilustrácia konektorov: vľavo RJ45, vpravo BNC.

IP zapojenie: sieťový kábel a PoE

Obrazové dáta a napájanie môžu ísť jedným sieťovým káblom, ak kamera aj zdroj podporujú vhodné PoE. Bez PoE sa napájanie rieši podľa konkrétneho modelu.

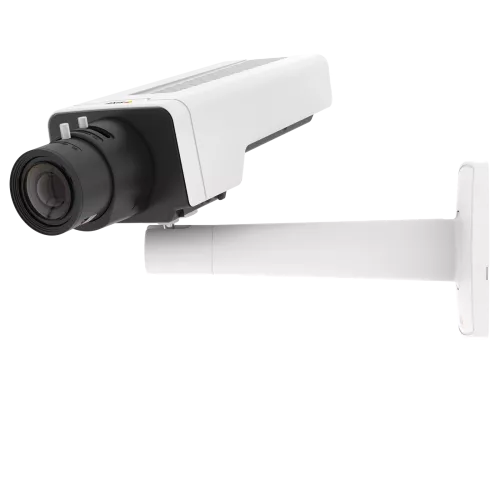

AXIS P1367 – IP kamera.

Analógové zapojenie: koaxiálny kábel a BNC

Video ide cez koaxiál s BNC do kompatibilného DVR/XVR. Napájanie býva samostatné; PoC ho môže preniesť po koaxiáli iba pri podpore kamery aj rekordéra.

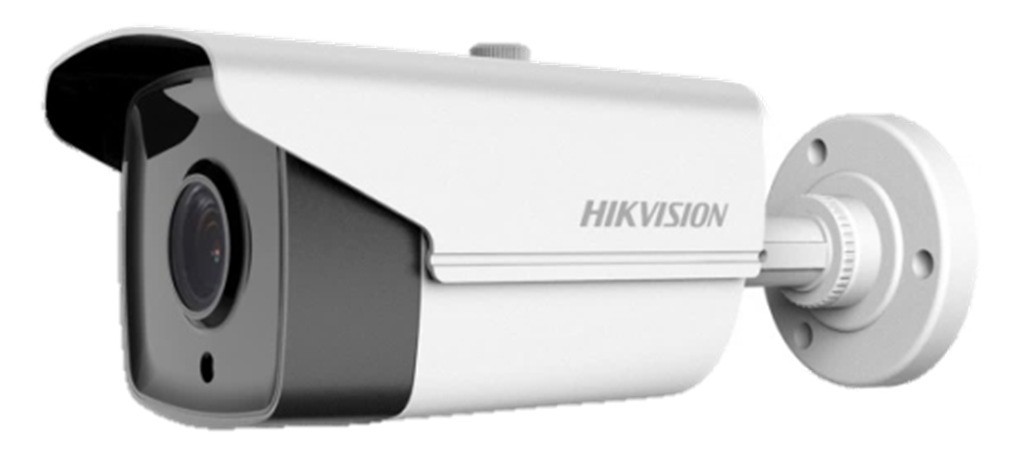

Hikvision DS-2CC12D9T-IT5E – analógová kamera.

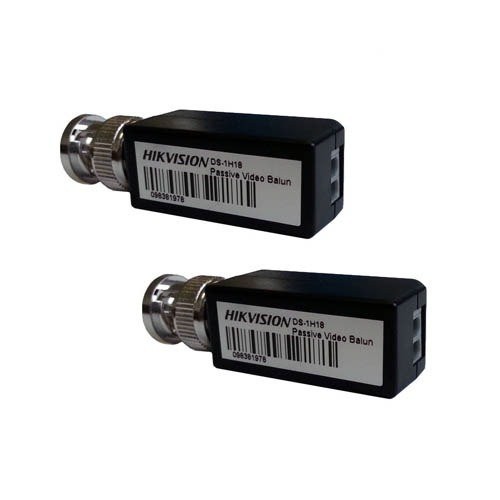

Hikvision DS-1H18 – prevodníky analógového videa na párový kábel.

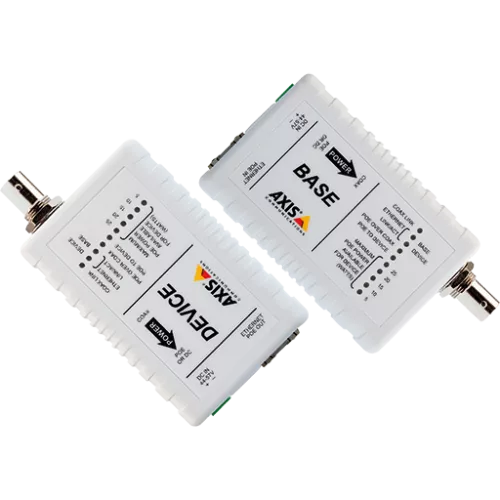

AXIS T8640 – prevodníky pre IP prenos po koaxiálnom kábli.

Kábel sám nepotvrdzuje technológiu

Analóg môže viesť cez sieťový kábel s video balunmi a IP cez koaxiál s vhodnými prevodníkmi. Sieťový port rekordéra do routera zároveň nemusí byť vstupom pre kameru. Pri existujúcom systéme pripravte presný model kamery a rekordéra a fotografiu viditeľných konektorov; konečnú kompatibilitu treba overiť.

3. Nočný obraz skúšajte s pohybujúcou sa osobou

Pekný statický záber v tme ešte nepreukazuje, že kamera zachytí použiteľný detail človeka v pohybe. Pri dlhšom expozičnom čase môže byť pozadie ostré a prechádzajúca osoba rozmazaná. Nočnú skúšku preto urobte na skutočnom mieste, pri bežnom osvetlení a pohybe, ktorý má systém zaznamenať.

Preverte aj odrazy infračerveného prísvitu od blízkej steny či iných povrchov. Protisvetlo pri vstupe riešte umiestnením a nastavením obrazu; funkcia WDR pomáha vyrovnať rozdiely jasu, jej výsledok však treba skontrolovať aj pri pohybe. Rozhodujúca je skúšobná nahrávka, nie iba pohľad do aplikácie.

Praktická skúška pred prevzatím

Prejdite cez bránku, pristúpte ku dverám a prejdite popri zaparkovanom aute. Potom si prehrajte uložený záznam. Posúďte, či v kritickom bode vidno detail, ktorý ste si dohodli v zadaní. Skúšku zopakujte cez deň aj v noci.

4. Kapacitu záznamu počítajte z dátového toku

Počet kamier a rozlíšenie sú iba časť vstupov. Pre úložisko je podstatný priemerný dátový tok, počet hodín nahrávania a požadovaná dĺžka uchovania. Pri premenlivom dátovom toku sa spotreba mení podľa scény a aktivity. Príliš prísne obmedzenie toku môže znížiť kvalitu obrazu alebo počet snímok.

Orientačný výpočet nepretržitého záznamu

Kapacita v GB = počet kamier × priemerný tok jednej kamery v Mb/s × počet dní × 10,8. Príklad: 4 kamery × 4 Mb/s × 14 dní × 10,8 = 2 419,2 GB, približne 2,42 TB. Ide o desiatkové jednotky a samotné video, bez zvuku, rezervy a ďalšej réžie. Hodnoty 4 Mb/s a 14 dní sú príklad výpočtu, nie odporúčané nastavenie ani doba uchovania.

Pri výbere rekordéra si nechajte uviesť predpoklady výpočtu a rezervu. Ak sa má nahrávať iba pri udalostiach, odhad musí vychádzať z očakávanej aktivity. Po spustení overte reálnu dostupnú históriu; papierový výpočet nenahrádza kontrolu uložených nahrávok.

5. Vzdialený prístup navrhnite spolu so systémom

Pozeranie kamier z mobilu má mať vopred určený bezpečný spôsob pripojenia. Pri vzdialenej správe cez webové rozhranie uprednostnite správne nastavenú VPN; pre bežné sledovanie možno použiť podporované zabezpečené riešenie výrobcu podľa konkrétneho systému. Samotné sprístupnenie portov kamery do internetu nie je vhodný východiskový návrh.

V zadaní odlíšte sledovanie obrazu, prehrávanie záznamu a správu zariadení. Dohodnite, kto potrebuje ktoré oprávnenia a kto bude systém udržiavať. Pri odovzdaní si nechajte predviesť presne tie činnosti, ktoré budete používať.

Čo si pripraviť pred návrhom kamerového systému

• Jednoduchý náčrt domu s bránkou, vjazdom, dverami a miestami, ktoré chcete sledovať.
• Ku každému miestu konkrétnu úlohu záberu a približnú vzdialenosť.
• Informáciu o nočnom osvetlení a jeho automatickom zapínaní.
• Pri rozšírení existujúceho systému presné modely kamier a rekordéra, opis kabeláže a dostupné pripojenia; prihlasovacie údaje do podkladov nevkladajte.
• Požiadavku na nepretržitý alebo udalostný záznam, potrebnú históriu a prístup z mobilu.
• Miesto pre rekordér, plánované budúce rozšírenie a rozpočet na celý systém vrátane montáže.

Čo skontrolovať pri odovzdaní

• Dohodnuté zábery cez deň aj v noci vrátane pohybujúcej sa osoby.
• Vyhľadanie konkrétnej udalosti, prehratie a export krátkeho záznamu.
• Správny dátum a čas a kontrolu skutočne dostupnej histórie.
• Prístup z mobilu a oprávnenia jednotlivých používateľov.
• Dohodnutý postup pri výpadku zariadenia a zodpovednosť za údržbu.

Dobre pripravené zadanie umožní porovnať ponuky podľa toho, čo systém skutočne zvládne. Konečný počet kamier, objektívy a nastavenia nechajte overiť na konkrétnom dome. Pri posudzovaní návrhu sa vracajte k pôvodnej otázke: získam z uloženého záznamu informáciu, ktorú potrebujem?
