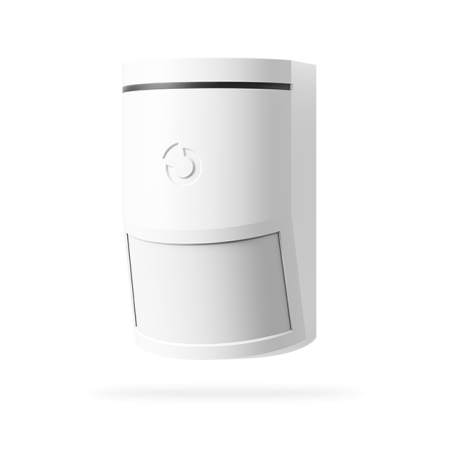

Detektor pohybu kombinujúci infra-pasívny a mikrovlnný detektor. Duálna detekcia zvyšuje odolnosť voči falošným poplachom v prostredí, kde môžu nastať náhle teplotné výkyvy, napríklad vplyvom prúdenia vzduchu, od vyžarujúcich zdrojov tepla a podobne. Štandardný infra-pasívny detektor prebudí mikrovlnnú detekciu, ktorá prítomnosť pohybu buď potvrdí, alebo vyvráti.
Výrobok je kompatibilný iba s ústredňami JA-102K, JA-103K, JA-107K alebo novšími.
Ide o nástupcu pôvodného detektora JA-120PW. Mechanická konštrukcia je zjednotená so štandardnými pohybovými detektormi radu JABLOTRON 100+. Funkcia detektora je totožná s dizajnovou verziou JA-122PW a umožňuje plnohodnotnú konfiguráciu aj bez fyzického prístupu k perifériám.
Okrem vyhodnotenia vlámania môže byť detektor využitý aj pre funkcie domácej automatizácie, napríklad automatické rozsvietenie pri pohybe. Mikrovlnná detekcia môže byť v odistenom stave systému vypnutá, detektor tak reaguje už na PIR senzor a poskytuje rýchlejšiu odozvu pre funkcie automatizácie. Imunita PIR aj MW detekcie je nastaviteľná samostatne. Citlivosť mikrovlnného senzoru je možné regulovať v 4 úrovniach priamo pomocou SW F-Link.
Napájaniezo zbernice ústredne 12 V DC (8–15 V)
Menovitý odber prúdu2 mA
Maximálny odber prúdu8 mA
Odporúčaná inštalačná výška2,5 m
Uhol detekcie / detekčné pokrytie PIR110 ° / 12 m
Uhol detekcie / detekčné pokrytie MW90 ° / 12 m
Pracovná frekvencia24,125 GHz
Maximálny efektívny vyžiarený výkon MW (EIRP)<50 mW
Rozmery60 x 98 x 52 mm
Hmotnosť85 g
Klasifikáciastupeň zabezpečenia 2 / trieda prostredia II (podľa EN 50131-1)
Pozn.: Pri zvýšenej imunite proti falošným poplachom EN 50131-1 nespĺňa.
Prostredievnútorné všeobecné
Rozsah pracovných teplôt-10 °C až +40 °C
Priemerná prevádzková vlhkosť75% RH, bez kondenzácie
Certifikačný orgánTrezor Test (č. 3025)
SpĺňaEN IEC 63000, EN 50130-4, EN 55032, EN 50131-1, -2-4, EN 62368-1, EN ETSI 300 440
Podmienky prevádzkovaniaČTÚ č. VO-R/10 (ERC REC 70-03)
Odporúčaná skrutka2x ø 3,5 x 40 mm (zápustná hlava)
