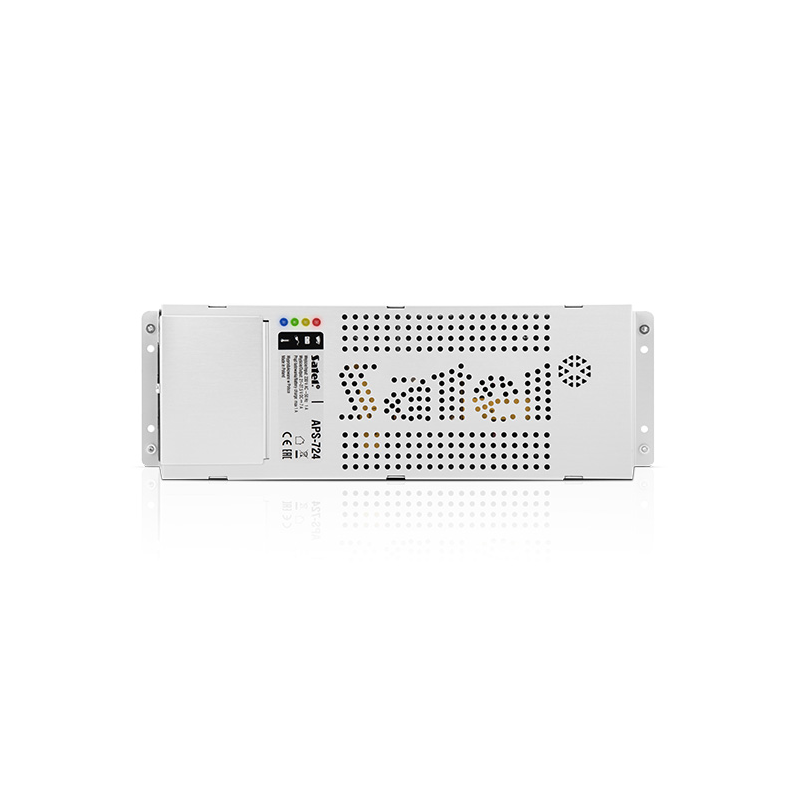

Satel APS-724

Popis produktu

APS-724 je pulzný zálohovaný zdroj pre zariadenia vyžadujúce jednosmerné napájanie 24 V, ktoré sa využívajú v zabezpečovacích systémoch alebo iných inštaláciách.

Zdroj má vysoký prúdový výkon – 7 A. Je to maximálny prúd zdroja pripojeného na zaťaženie. Pri nabíjaní akumulátora je táto hodnota zmenšená o hodnotu maximálneho prúdu nabíjania akumulátora: 6 A (napájanie zariadení) + 1 A (nabíjanie akumulátora). Energetická účinnosť zdroja APS-724 dosahuje 94%.

Zdroj spĺňa požiadavky normy EN 55011 Trieda B, v oblasti úrovne žiarenia a rušení EMI. Spĺňa taktiež požiadavky Grade 2 normy EN50131-3 a normy bezpečnosti EN 60950-1.

Hlavné výhody konštrukcie zdroja sú: filter proti rušeniu zabudovaný na výstupe a aktívna sústava korekcie výkonu PFC – až do 0,99. Zaisťuje to veľmi dobré a stabilné parametre činnosti aj pri veľkých výkyvoch napájacieho napätia.

Na zdroj je možné pripojiť záložné olovené a iné akumulátory s podobnou charakteristikou nabíjania. Umožňuje to udržanie stálosti činnosti systému – aj niekoľko hodín – pri poruche hlavného napájania.

APS-724 má taktiež:

kontrolu stavu nabitia akumulátora (aj s meraním vnútorného odporu)

zabezpečenie pred úplným vybitím akumulátora.

Zdroj má 4 výstupy typu OC, ktoré signalizujú poruchy. Výstupy sú pripojené na LED-ky umiestnené na prednej strane krytu a signalizujú:

stav sieťového napájania

stav akumulátora

stav výstupu napájania (preťaženie)

príliš vysokú teplotu zdroja.

Zdroj má aj bzučiak na akustickú signalizáciu poruchy.

Zdroj má zabezpečenie proti preťaženiu, skratu a prehriatiu. Napájací kábel sa pripája na konektor IEC C14.

Vlastnosti:

pulzný zdroj 24 V DC

výstupný prúd: 7 A alebo 6 A (napájanie zariadení) + 1 A (dobíjanie akumulátora)

zhodný s požiadavkami EN 50131-3 Grade 2

zhodný s požiadavkami normy bezpečnosti EN 60950-1

zhodný s normou EN 55011 Trieda B v oblasti úrovne žiarenia a rušení EMI

aktívna sústava korekcie výkonu (až do 0,99)

účinnosť do 94%

zabezpečenia: proti skratu, proti preťaženiu a proti prehriatiu zdroja

možnosť pripojenia oloveného akumulátora

zabezpečenie pred úplným vybitím akumulátora

4 výstupy OC na signalizáciu porúch

optická signalizácia stavov: sieťového napájania, akumulátora, výstupu napájania (preťaženie) a príliš vysokej teploty zdroja

akustická signalizácia poruchy

hliníkový kryt

konektor IEC C14 na pripojenie napájacieho kábla

Parametre produktu
