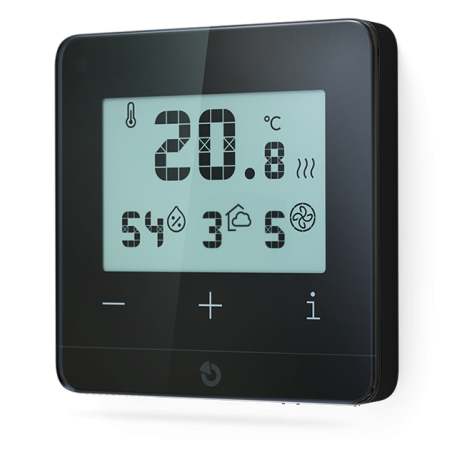

Zbernicový priestorový termostat so senzorom CO2 - antracitový

Vylepšený termostat na centrálnu aj zónovú reguláciu teploty, vlhkosti a kvality vzduchu, ktorý v porovnaní so základným modelom meria navyše aj hladinu CO2. Nezávislé spínanie vykurovania, chladenia aj ventilácie, meranie teploty podlahy s limitnou funkciou. Pohodlné nastavenie teplotného plánu z MyJABLOTRON 2, vytváranie grafov teploty aj vlhkosti a unikátne úsporné funkcie vďaka prepojeniu s alarmom.
Poskytuje celý rad nových funkcií v modernom dizajne, s komfortnou inštaláciou na krabicu.

Hlavné špecifikácie
•
82 x 82 x 11/22 mm
•
Zo systémovej zbernice
•
5.5 mA nominálna
•
spotreba 30 mA špičková
•
JA-103K, JA-107K
•
•
Biela alebo Čierna / antracitová
•
Pre povrchovú montáž je nutné objednať zadný diel samostatne.
Nízke náklady, jednoduché a bezstarostné
Unikátna kombinácia termostatu a poplachového systému ponúka rad výhod, vďaka ktorým je možné ľahko dosiahnuť úspory vo vstupných aj prevádzkových nákladoch.
Termostat využíva bezpečnú a spoľahlivú alarmovú infraštruktúru pre internú a externú komunikáciu. To umožňuje vzdialený prístup k ovládaniu a nastaveniam z mobilnej aplikácie MyJABLOTRON 2, a to aj bez nákladných dodatočných riadiacich jednotiek alebo samostatnej kabeláže, a to aj v prípade lokálneho výpadku internetu alebo nedostatočného pokrytia Wi-Fi.
Reakcia termostatu na udalosti v systéme ponúka automatické zníženie teploty pri opustení budovy, otvorení okna a v iných situáciách, keď nie je potrebné plné kúrenie. Bez zásahu používateľa termostat automaticky šetrí prevádzkové náklady, kedykoľvek je to možné.
Inštalácia a nastavenie termostatov
Inteligentné funkcie vo vnútri, jednoduchosť navonok
Lokálne ovládanie nemôže byť jednoduchšie. Pomocou tlačidiel plus a mínus nastavíte požadovanú teplotu a tlačidlom „i“ prepínate medzi zobrazením nameranej teploty v miestnosti a na podlahe s nastavenou teplotou. Žiadne zložité programovanie.
Vďaka prepojeniu s alarmom môžete všetko ostatné nastaviť prehľadne a pohodlne z MyJABLOTRON 2. Od plánu teploty až po reguláciu vlhkosti máte plnú kontrolu nad prostredím v budove, nech ste kdekoľvek.
Môžete ľahko zapnúť kúrenie na chate pred odchodom z práce, alebo znížiť kúrenie doma, ak sa váš víkend v horách nečakane predĺži.
Jeden termostat, až tri ovládané spotrebiče
Vďaka sezónnym režimom vykurovania a chladenia aj paralelnému režimu ventilácie môže termostat nezávisle ovládať až 3 rôzne PG výstupy systému. Prepojíte ho nielen s podlahovým vykurovaním, vykurovacím rebríkom alebo radiátormi, ale aj s klimatizáciou v spálni, odvetrávaním v kúpeľni alebo centrálnou rekuperačnou jednotkou.
Termostat kontroluje hladinu CO2 a podľa nej upravuje funkciu ventilácie. Meranie CO2 má navyše aj informatívnu a bezpečnostnú funkciu. Aktuálna hodnota sa zobrazuje na displeji, história v aplikácii MyJABLOTRON 2 v prehľadnom grafe. Systém môže pri vysokej koncentrácii poslať notifikáciu alebo spustiť poplach.
Termostat pritom nevyžaduje priame drôtové prepojenie so spotrebičmi. Ovládacie pokyny sa do systému zasielajú digitálne a samotné spínanie spotrebiča zabezpečí ľubovoľný výstupný modul. V ponuke nájdete produkty predurčené na prepojenie s vykurovacím systémom aj univerzálne relé, ktoré poskytujú nekonečné aplikačné možnosti.
Prečítajte si viac o príprave stavby a pripojení JABLOTRON 100+ k vykurovaciemu systému.
Teplota sa perfektne prispôsobí vášmu dennému režimu
Programový režim, riadený podľa individuálneho časového plánu, je určený pre bežnú prevádzku. V tomto režime termostat prepína medzi komfortnou teplotou, napríklad keď vstávate ráno, a úspornou teplotou na spanie alebo keď nie je nikto doma.
Mimo štandardného vykurovacieho plánu je možné teplotu kedykoľvek manuálne nastaviť podľa aktuálnych potrieb. Termostat sa pri najbližšej plánovanej zmene teploty opäť synchronizuje s programom.
Po opustení budovy termostat automaticky skráti komfortný režim, čím zníži náklady na vykurovanie. Pred vaším návratom – bez ohľadu na stav zabezpečenia – opäť spustí vykurovanie podľa nastaveného programu, aby bola pri príchode domov dosiahnutá príjemná teplota.
Pohodlná inštalácia na krabicu alebo holú stenu
Pri montáži na inštalačnú krabicu môže byť termostat čiastočne zapustený (11 mm), aby ešte lepšie ladil s interiérom. Ak chýba potrebná inštalačná príprava, môžete si samostatne dokúpiť zadný diel pre povrchovú montáž PLV-JB11xTx-AN.
Bezskrutková svorkovnica uľahčuje pripojenie zbernicového vedenia alebo voliteľného podlahového senzora JB-TS-NTC10K
.
✓ Ďalšie bezpečnostné a komfortné funkcie
• Obmedzenie teploty podlahy na základe meraní podlahového senzora
• Podsvietenie displeja prepojené s dotykom, denným režimom alebo aktiváciou výstupu PG (napr. pri pohybe po miestnosti)
• Detská poistka na tlačidlách
• Oznámenie o poruche alebo poplachu a hlásenie monitorovaciemu centru pri dosiahnutí vysokých alebo nízkych núdzových teplôt
• Manuálny režim na udržanie konštantnej statickej teploty
• Režim vypnutia s automatickou údržbou bezpečnej teploty
• Oznámenia používateľom v MyJABLOTRON 2, keď teplota prekročí alebo klesne pod nastavenú hodnotu
• Grafy histórie teploty a vlhkosti v MyJABLOTRON 2
• Hromadné ovládacie príkazy a ukladanie nastavení do všetkých termostatov v MyJABLOTRON 2
Na čo si treba dávať pozor pri navrhovaní
•
×
Prístup k pokročilým nastaveniam termostatu v MyJABLOTRON 2 vyžaduje zadanie administrátorského kódu, pretože je potrebné zmeniť konfiguráciu systému.
•
×
Termostaty, ako nealarmová periféria, nie sú chránené sabotážnym kontaktom. Na splnenie požiadaviek pre stupeň zabezpečenia 2 je tak nutné ich oddelené zapojenie na samostatnú svorkovnicu zbernice alebo za oddeľovač zbernice JA-110T, ktorý zabezpečí ochranu zbernice.
•
×
Pri výbere umiestnenia termostatu sa vyhnite miestam, kde môže byť meranie teploty v miestnosti ovplyvnené vonkajšími vplyvmi, ako sú prievan alebo ohrievanie
termostatu slnkom.
•
×
Zbernicový variant produktu sa dodáva so zadným dielom pre čiastočne zapustenú montáž do inštalačnej krabice. Zadný diel pre povrchovú montáž PLV-JB11xTx-AN pre zbernicové termostaty sa predáva samostatne. Naopak, bezdrôtový variant sa štandardne dodáva so zadným dielom pre povrchovú montáž, keďže batériový priestor neumožňuje zapustenú montáž.
•
×
Počet termostatov a senzorov v systéme je obmedzený iba počtom voľných pozícií pre periférie. Počet PG výstupov pre spínanie zariadení, ktoré je možné ovládať bezdrôtovo, je však obmedzený bezdrôtovým rozsahom PG 1 až 32.
•
×
Jeden výstup PG môže ovládať len jeden termostat. Ak nainštalujete viacero termostatov, ktoré spoločne ovládajú jeden zdroj tepla (napr. kotol), je potrebné vytvoriť samostatný výstup PG pre kotol, ktorý bude používať logiku OR na kopírovanie všetkých PG ovládaných jednotlivými termostatmi.
•
×
Pri použití podlahového chladenia s reverznou prevádzkou tepelného čerpadla musí byť celý podlahový systém chránený proti kondenzácii. O účele tejto aplikácie sa poraďte s dodávateľom vykurovacieho systému; ochrana proti kondenzácii musí byť zabezpečená na strane tepelného čerpadla.
Portfólio termostatov JABLOTRON
Kam ďalej?
Ste montážny partner JABLOTRONu? Neváhajte objednať nové termostaty u vášho vybraného distribútora. Radi by ste zaradili termostaty do svojho portfólia, ale zatiaľ nie ste partnerom? Stačí sa prihlásiť na školenie.
Objednať termostat Chcem sa stať partnerom

Rozsah merania teploty pomocou externého snímača
-40 až +125 °C (± 0,1 °C)
Rozsah prevádzkovej teploty
-10 až +40 °C
Rozsah merania vlhkosti
0 až 100 % Vlhkosť vzduchu
Rozsah merania CO2
400 - 5 000 ppm
Presnosť merania CO2
400-1000 ppm: ±50,0 ppm ±2,5 % m.v.
1 001-2 000 ppm: ±50,0 ppm ±3,0 % m.v.
2 001-5 000 ppm: ±40,0 ppm ±5,0 % m.v.
Rozlíšenie merania CO2
1 ppm
*Trieda regulátora teploty
I. (podľa nariadenia (EÚ) č. 813/2013)
*Príspevok regulátorov k sezónnemu
ȠS = 1 % (podľa nariadenia (EÚ) č. 813/2013)
*pre oba parametre v konfigurácii ovládacieho panela
Napájanie
zo zbernice ústredne JA-100+ 12 V DC (8-15 V)
Zo zbernice jednotky Futura 24 V DC (18-30 V)
Menovitý odber prúdu
5,5 mA
Maximálny odber prúdu
30 mA
IP odolnosť
IP 31
Rozmery
82 x 82 x 22 mm
Hmotnosť
101,1 g
Prevádzková vlhkosť
75 % relatívnej vlhkosti (bez kondenzácie)
Prostredie
vnútorné všeobecné
Ďalej vyhovuje
EN 50130-4, EN 55032, EN IEC 63000
Odporúčaná skrutka
2x ø 3,5 mm (polguľová hlava)
