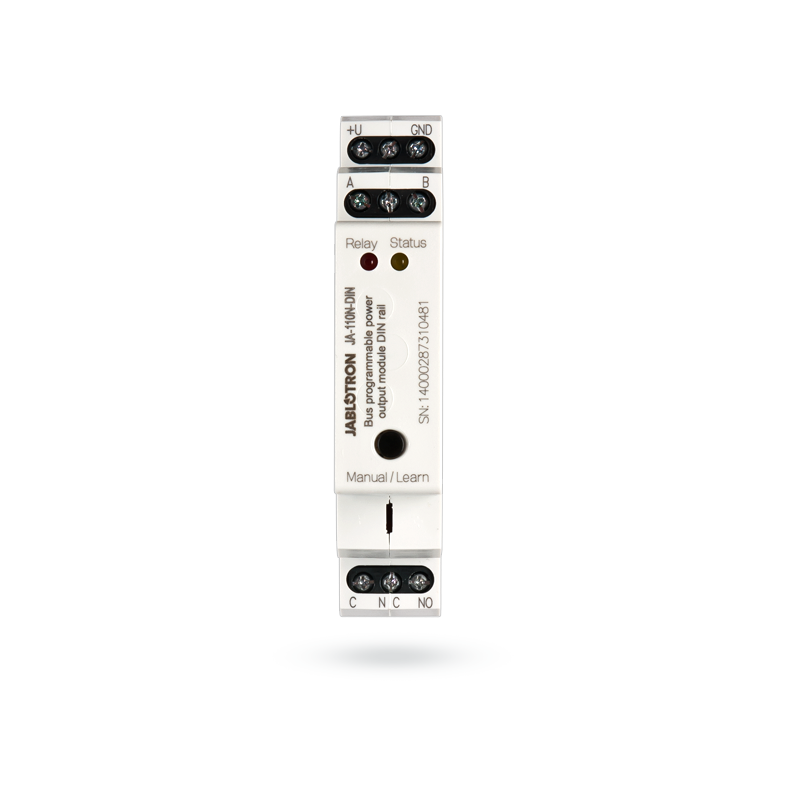

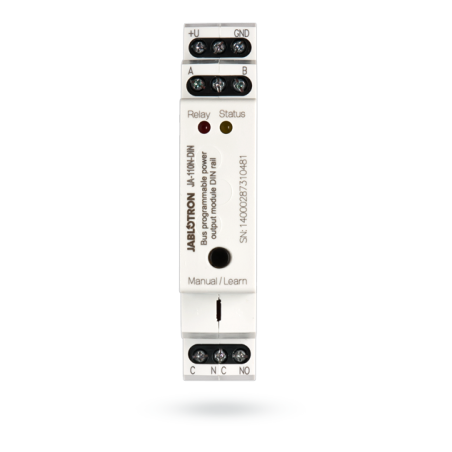

Zbernicový výkonový modul PG výstupu

Výkonový modul výstupu JA-110N-DIN je určený pre montáž na DIN lištu. Poskytuje prepínací kontakt výstupného silového relé, ktoré kopíruje stav priradeného výstupu ústredne. Môže slúžiť napr. na ovládanie osvetlenia, ventilátora a pod.

Modul sa pripája na zbernicu systému, z ktorej je aj napájaný.
Do systému sa učí a obsadzuje jednu pozíciu.

Napájanie
zo zbernice ústredne 12 V (9 …15 V)
Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté)
5 mA / 45 mA
Prúdová spotreba pre výber kábla
45 mA
Zaťažiteľnosť kontaktov relé
(galvanicky aj bezpečnostne oddelené od zbernice) - trieda ochrany II:
Maximálne spínané napätie
250 V AC / 24V DC
Odporová záťaž (cos?=1)
max.16 A
Indukčná, kapacitná záťaž (cos?=0,4)
max. 8 A
Halogénové osvetlenie
max. 1000 W
Jednosmerný DC
384 W
Minimálny DC spínaný výkon
0.5 W
Prierez pripájaných vodičov
max. 2 x 1,5 mm2
max. 1 x 2,5 mm2
Rozmery
90 x 64 x 18 mm
Prostredie
vnútorné všeobecné
Rozsah pracovných teplôt
-10 až + 40 °C
Krytie
IP-20
Ďalej spĺňa
STN EN 50130-4, STN EN 55022, STN EN 60950-1
DIN lišta EN60715
