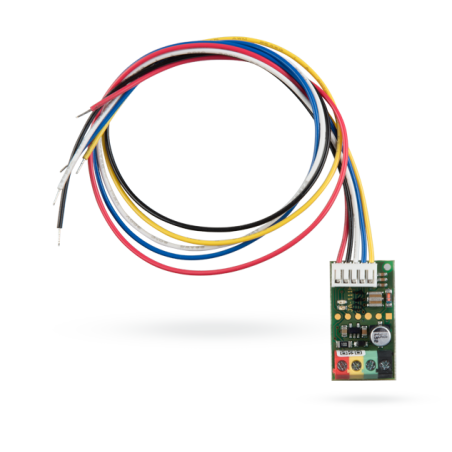

Zbernicový modul ovládania systému

JA-111H-AD TRB slúži na pripojenie ľubovoľného ovládacieho zariadenia (s kontaktnými alebo impulznými výstupmi) do systému JABLOTRON 100+ a poskytuje preň ho napájanie zo zbernice ústredne.

Tento vstavaný modul je možné umiestniť priamo do ovládacieho zariadenia.
Jeden vstup modulu má pevnú reakciu Sabotáž, na druhom vstupe je možné zvoliť z niekoľko druhov reakcií na zmenu ochrany a tretí vstup slúži buď k hláseniu poruchy pripojeného zariadenia, alebo je možné využiť ako druhý ovládací vodič s pevne nastavenou reakciou „Vypni ochranu“.
Modulom možno ovládať programovateľné výstupy PG.
Umožňuje nastavenie minimálnej doby aktivácie pre ovládanie (0,1s - 300 s). Modul má impulznú aktiváciu pre dvojvodičové ovládanie aj stavovú aktiváciu pre jednovodičové ovládanie.
Modul je komponentom systému JABLOTRON 100+, je adresovateľný a obsadzuje v systéme jednu pozíciu.

Kompatibilný s
F-Link 1.4.0 a vyšším
Napájanie
zo zbernice ústredne 12 V (9…15 V)
Prúdová spotreba pri zálohe (pokojová)
5 mA + spotreba ovládacieho zariadenia
Prúdová spotreba pre voľbu kábla
12 mA + spotreba ovládacieho zariadenia
Maximálne prípustné zaťaženie pripojeným ovládačom
50 mA
Rozmery
16 x 30 x 12 mm
Klasifikácia
stupeň zabezpečenia 2 / trieda prostredia II podľa: STN EN 50131-1, STN EN 50131-3
Rozsah pracovných teplôt
-10 až +40 °C
Ďalej spĺňa
STN EN 50130-4, STN EN 55022
