Univerzálny GSM komunikátor a ovládač

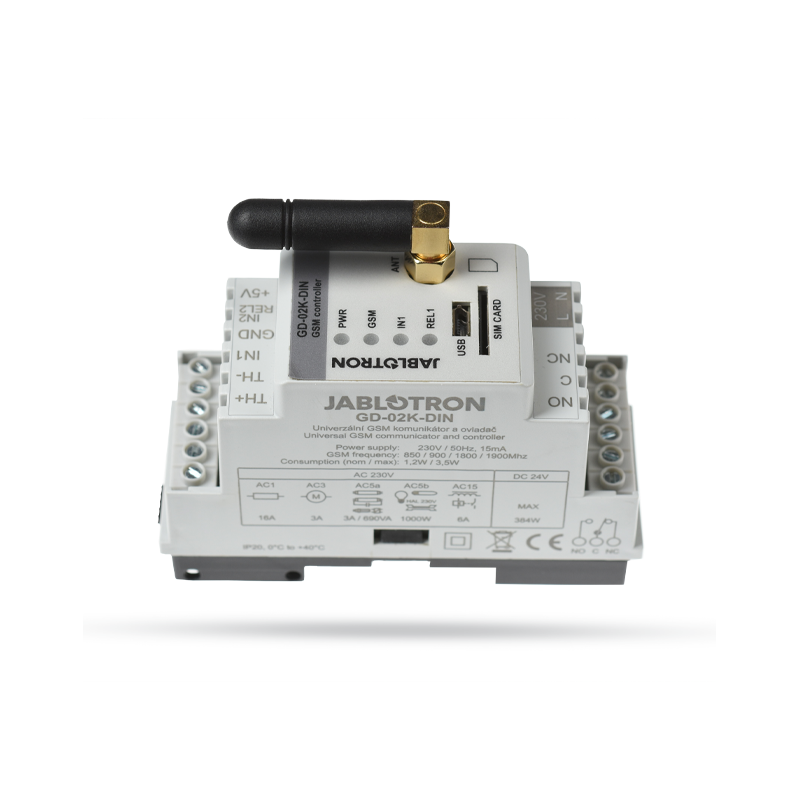

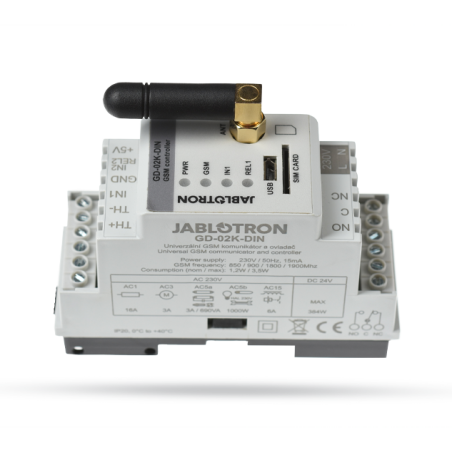

Univerzálny GSM komunikátor a ovládač GD-02K-DIN umožňuje ovládať a sledovať stav najrôznejších spotrebičov na diaľku. Ovládanie možno vykonávať pomocou štandardnej SMS alebo prezvonením.

Režimy prevádzky
Ovládanie
2 výstupy – silový alebo signálový - aktivuje/deaktivuje výstup s možnosťou nastavenia časového impulzu (1 s – 24 h)
• pomocou SMS alebo prezvonením z až 100 telefónnych čísel
Sledovanie stavu
• pomocou vstupu sleduje stav iného zariadenia (výpadok prúdu, porucha, atď.)
Meranie teploty
• s použitím snímača teploty JB-TS-PT1000 meria aktuálnu teplotu a reportuje prekročenie nastavenej hraničnej hodnoty
Termostat
• s použitím snímača teploty JB-TS-PT1000 meria aktuálnu teplotu a podľa nastavenej teploty (komfortná alebo ekonomická) spína silový výstup REL1 (napr. elektrokotol, infražiarič, apod.). Komfortnú a ekonomickú teplotu je možné nastaviť a prepínať medzi nimi vzdialene SMS príkazom.
Počítadlo impulzov
• umožňuje pripojiť až dva externé merače spotreby s impulzným výstupom (ako napr. elektromery, plynomery alebo vodomery) alebo jeden merač s rozlíšením nízkej a vysokej tarify. Režim počítadla impulzov poskytuje formou SMS správ informáciu o ich aktuálnom stave alebo prekročení nastavených hraníc.

Napájanie
230 V AC/50 Hz, zariadenie triedy ochrany II.
Napájací príkon
stredná kľudová hodnota 1,2 W
(3,5 W pri zopnutom relé)
Ochranné istenie
1 A; typ A
Vnútorný zálohovací akumulátor
Polymer Lithium-ion 300 mAh
Doba zálohovania
3 hodiny
Pracovné pásmo GSM modulu
GSM/GPRS Quad Band
850 / 900 / 1800 / 1900 MHz
Zaťažiteľnosť kontaktov relé REL1:
Maximálne spínané napätie
250 V AC; 24 V DC
Odporová záťaž (cos?=1)
max. 16 A
Indukčná, kapacitná záťaž (cos?=0,4)
max. 3 A
Žiarivky
max. 3 A/690 VA
Žiarovky (halogény)
max. 1000W
Minimálna DC spínaná záťaž
10 mA; 5 V DC
Kontakty relé sú galvanicky oddelené od zariadenia, spĺňajú požiadavky na bezpečnostnú izoláciu 4 kV.
Vstup IN1
Vstup je aktívny pri spojení s GND, max. 24 V
Vstup/výstup IN2/REL2
Vstup je aktívny pri spojení s GND, max. 24 V
Výstup spína proti GND, ochrana výstupu 100 mA, max. napätie 24 V
Vstupy IN1 a IN2 sú kompatibilné s impulzným výstupom SO elektromerov triedy B podľa STN EN 62053-31
Vstupy TH pre teplotný snímač (JB-TS-PT1000)
rozsah -30 až +125 °C (max. dĺžka pripojenia 10 m)
Pomocný napájací výstup
+5 V DC/max. 100 mA, nezálohované
Rozsah prevádzkových teplôt
0 °C až +40 °C
Stupeň krytia predného panelu
IP20
Rozmery (bez antény)
90 x 36 x 58 mm
Hmotnosť
140 g
Bezpečnosť
STN EN 62368-1
EMC
STN ETSI EN 301 489-7, STN EN 55024, STN EN 55032, STN EN 60730-1
Rádiové vyžarovanie
STN ETSI EN 301 419-1, STN ETSI EN 301511, STN EN 50518
Podmienky prevádzky
TÚSR č. VPR 34 / 2012
