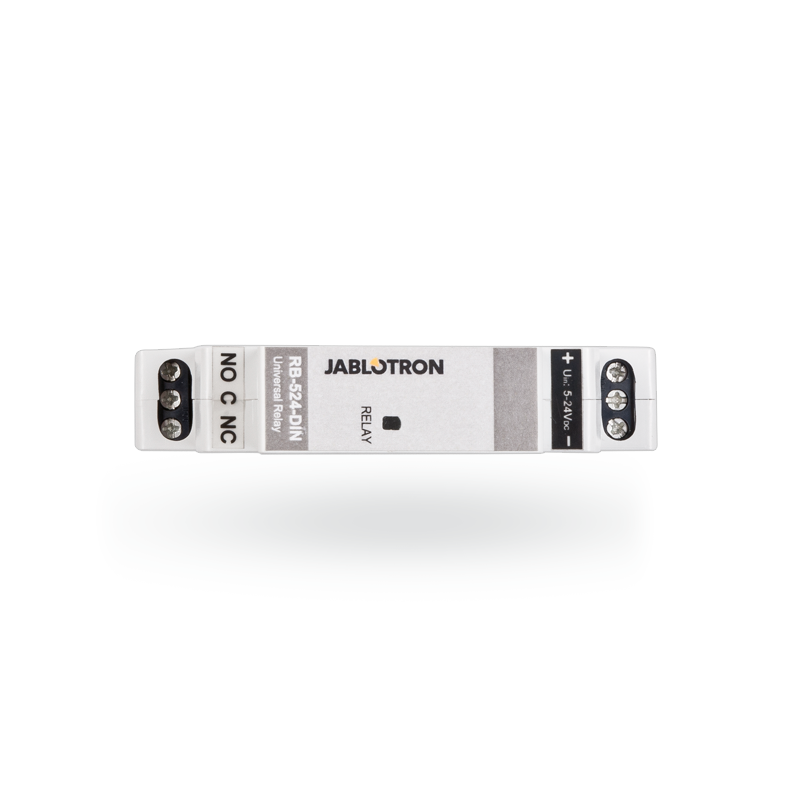

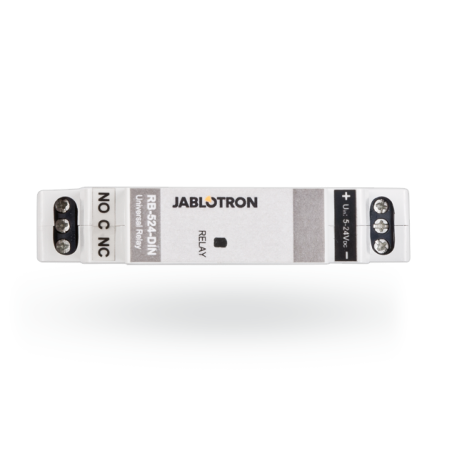

Univerzálne silové relé na DIN lištu

Výrobok je určený pre montáž na DIN lištu do elektrických rozvádzačov. Slúži na spínanie spotrebičov s parametrami max. 250 V / 16 A.

Poskytuje galvanicky oddelený prepínací kontakt výstupného silového relé dimenzovaný na skúšobné napätie 4kV. Univerzálne riešenie vstupu umožňuje, že ovládacie napätie sa môže pohybovať v rozsahu 5 – 24 V.

Rozsah ovládacieho napätia
5 až 24 V DC
Prúdová spotreba
5V-80 mA, 12V-40 mA, 24V-25 mA
Zaťažiteľnosť kontaktov silového relé:
(galvanicky oddelené od ovládacích svoriek)
trieda ochrany II
Maximálne spínané napätie
250 V AC / 24 V DC
Odporová záťaž (cos?=1)
max.16 A
Indukčná, kapacitná záťaž (cos?=0,4)
max. 8 A
Halogenové osvetlenie
max. 1000 W
Jednosmerný DC
384 W
Minimálny DC spínaný výkon
0.5 W
Prierez pripojovaných vodičov
max. 2x 1,5 mm2
max. 1x 2,5 mm2
Rozmery, váha
18 x 90 x 65 mm, 50 g
Prostredie
vnútorné všeobecné
Rozsah pracovných teplôt
-10 až + 40 °C
Krytie
IP-20
Ďalej spĺňa
STN EN 50130-4, STN EN 55022, EN 60950-1, DIN lišta EN60715
