Zálohovaný posilňovač zbernice pre JA-100

Slúži na prúdové posilnenie zbernice, k predĺženiu dĺžky vedenia a ku galvanickému oddeleniu zbernice. Výstupný prúd max. 2A. 2 nezávislé výstupné svorkovnice zbernice - každá poskytuje 500 m dĺžky zbernice.

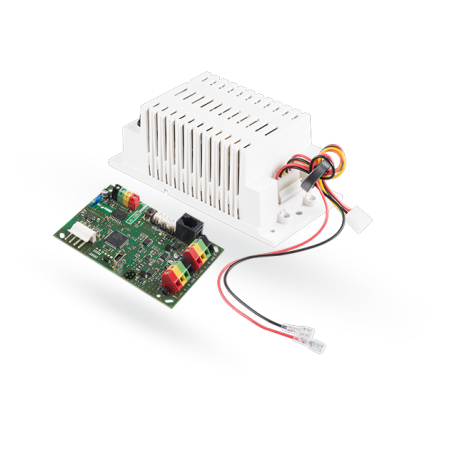

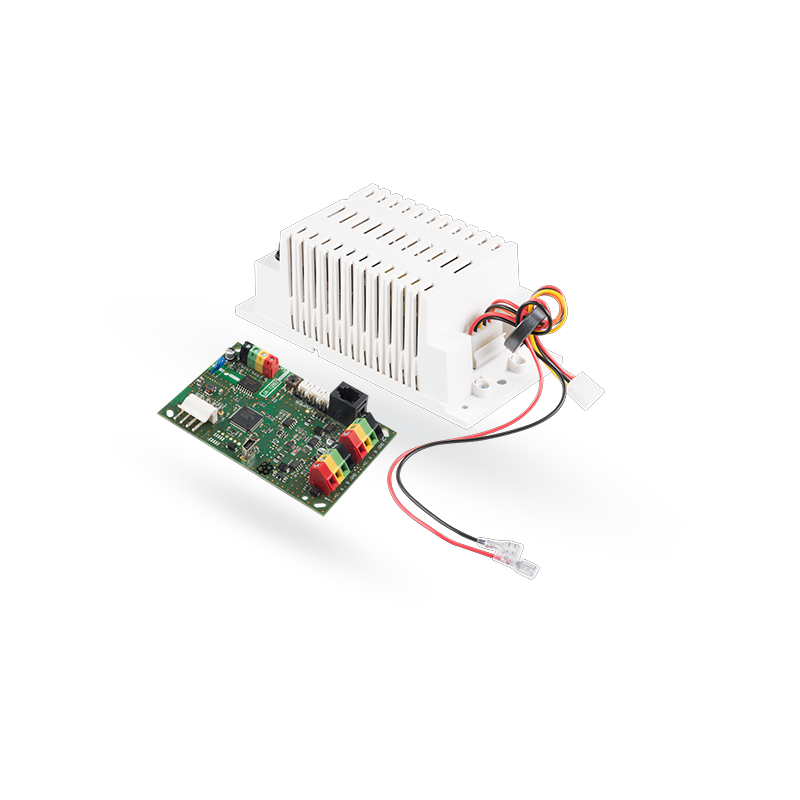

Výrobok je predávaný ako modul elektroniky sa zdrojom JA-83PWR. Odporúčame inštaláciu do plastu PLV-CP-L. Výrobok je komponentom systému JABLOTRON 100+, je adresovateľný a obsadzuje jednu pozíciu v systéme.
• Výstupný prúd max. 2A
• 2 nezávislé výstupné svorkovnice zbernice - každá poskytuje 500 m dĺžky zbernice
• Galvanické oddelenie vstupných svoriek rieši rôzne potenciály zeme a bezpečnostné oddelenie zbernice
• Zálohovací akumulátor až 18 Ah

Napájanie zo siete (zdroj JA-83PWR)
90 – 250 V
Príkon
50 VA
Vstupná časť
Napájanie zo zbernice ústredne
12 V DC (9 … 15 V)
Prúdová spotreba
- Menovitá pre výpočet zálohy
10 mA
- Maximálna pre voľbu kábla
10 mA
Výstupna časť
Výstupné napájacie napätie
typicky 13,7 V DC
Maximálne celkové prúdové zaťaženie
2 A
Galvanicky oddelené
skušobné napätie 4 kV
Všeobecné
Akumulátor 12V
7 – 18 Ah
Typ akumulátora
olovený, gelový
Rozmery elektroniky
102 x 66 x 14 mm
Rozmery zdroja
170 x 80 x 65 mm
Rozmery plastu PLV-CP-L
357 x 297 x 105 mm
Plast PLV-CP-L nie je súčasťou dodávky!
Klasifikácia
stupeň zabezpečenia 2/trieda prostredia II
Poznámka: platí len pri inštalácii do plastu PLV-CP-L alebo do krytu iného certifikovaného zariadenia so stupňom zabezpečenia 2 a viac.
- podľa
STN EN 50131-1, STN EN 50131-6
- prostredie
vnútorné všeobecné
- rozsah pracovných teplôt
-10 až +40 °C
- prevádzková vlhkosť
75 % RH, bez kondenzácie
- certifikačný orgán
Trezor Test s.r.o. (č. 3025)
Ďalej spĺňa
STN EN 60950-1, STN EN 50130-4, STN EN 55022
