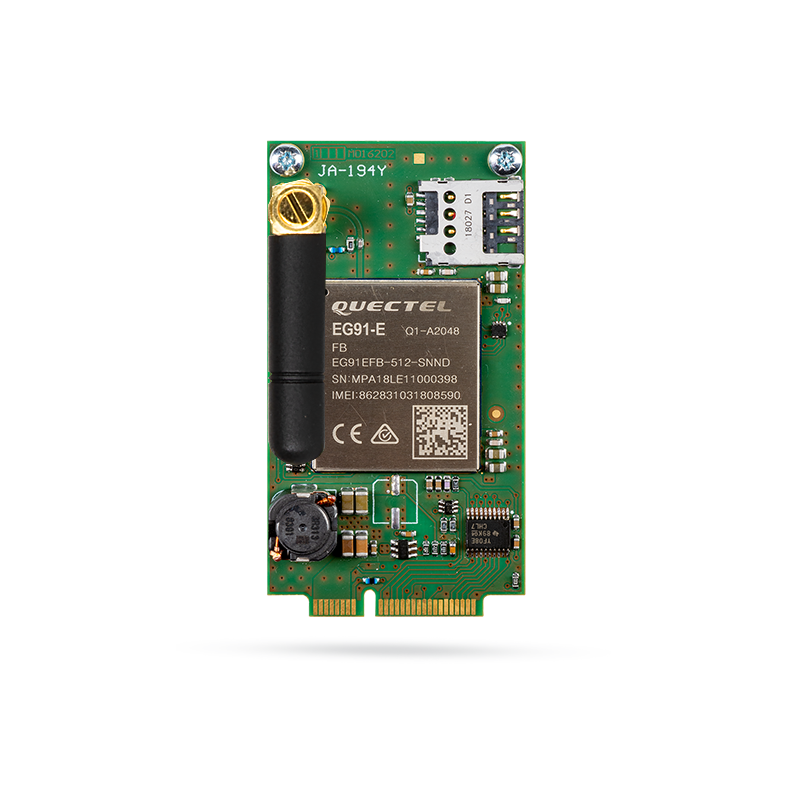

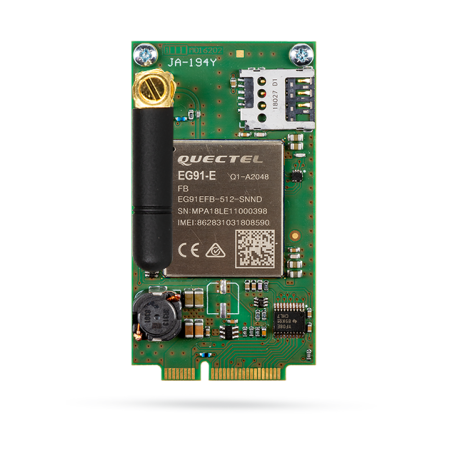

Modul LTE komunikátora

Modul LTE komunikátora je určený pre poplachovú zabezpečovaciu ústredňu JA-103K, JA-107K alebo JA-108K, ktorá patrí do systému JABLOTRON 100+.

Certifikácia GRADE 3 pre vysoké nároky: Produkt je plne kompatibilný s inštaláciami, ktoré vyžadujú stupeň zabezpečenia 3. Je vhodný nielen pre bežné komerčné aplikácie (kancelárie) a inštitúcie (školy, úrady), ale aj pre prevádzky s vyššou mierou rizika, ako sú zlatníctva, sklady liečiv a zbraní, archívy, pošty a ďalšie.
Ústredňa osadená JA-194Y komunikuje pomocou mobilnej siete s pultom centralizovanej ochrany, umožňuje vzdialené ovládanie pomocou webovej a mobilnej aplikácie, odovzdáva poplachové SMS a hlasové správy.

Napájanie
8–15 V DC (z ústredne)
Priemerný odber prúdu
cca 9 mA (závisí na kvalite GSM)
Špičkový odber prúdu
720 mA
Pracovné pásmo GSM modulu:
2G (GSM, EDGE)
900 / 1800 MHz
4G (LTE)
800 (B20) / 900 (B8) / 1800 (B3) MHz
2100 (B1) / 2600 (B7) MHz
Klasifikácia
Stupeň zabezpečenia 3 / Trieda prostredia II. (podľa EN 50131-1)
(Poznámka: Platí iba v kombinácii s certifikovanou ústredňou so st. zabezpečenia 3, pre podrobnosti o PCO nastavení pozri Inštalačný manuál ústredne)
Rozmery
70 x 37 x 25 mm
Hmotnosť
23 g
Prostredie
vnútorné všeobecné
Prevádzková teplota
-10 °C až 40 °C
Priemerná prevádzková vlhkosť
75 % RH, bez kondenzácie
Kompatibilné RCT (PCO prijímač)
podľa komunikačných protokolov
SPT komunikátor typu
SPT type Z (rozširujúci modul ústredne)
AS/SPT rozhranie
Pass-through
Podporovaná ATS trieda / komunikačný protokol:
ATS trieda 1)
ATS rozhranie / Prenosový protokol
SP3 - SP5
GSM-GPRS (IP) — JABLO IP / ANSI SIA DC-09
DP3 2)
LAN (IP) / GSM-GPRS (IP) — JABLO IP / ANSI SIA DC-09
Poznámky:
• Uvedené ATS triedy v konfigurácii ATS rozhrania s prenosovým protokolom sú maximom, ktoré je možné deklarovať pri zriaďovaní poplachovej prenosovej cesty. Prevádzkovú klasifikáciu je povinný stanoviť zriaďovateľ po dohode s ARC. Poplachová prenosová cesta sa zriaďuje podľa aplikačných pokynov CLC/TS 50136-7.
• DP3 je podporovaná iba v konfigurácii s LAN komunikátorom.
Upozornenie: LAN komunikácia poskytovaná WIFI alebo GSM spojením sa považuje za rádiovú komunikáciu, preto pri zriadení DPx cesty nemožno použiť GSM komunikátor a WIFI WAN sieť.
Legenda:
SPx: Jedna komunikačná cesta k ARC (Single path) = 1 prenosové médium
DPx: Dvojitá komunikačná cesta k ARC (Dual path) = 2 rôzne prenosové médiá, napr. rádiová komunikácia (GSM) a metalický alebo optický kábel (PSTN, LAN).
Certifikačný orgán
Trezor Test (č. 3025), Kiwa Nederland b. v.
Spĺňa:
EN 50130-4, EN 55032, ETSI EN 301 489-1, ETSI EN 301 489-7, EN IEC 62368-1, ETSI EN 301 511, ETSI EN 301 908-1, EN IEC 63000, EN 50131-3, EN 50131-10, T 031
Podmienky prevádzky
ERC-REC 70-03
